Tłumik drgań TDL-1 LED v1

Pokrywa gramofonu zawsze była traktowana po macoszemu przez większość producentów gramofonów, jakby o niej zapominano, a szkoda, bo powinna chronić nie tylko przed kurzem, ale również przed efektem „mikrofonowania”.

Istnieją nieliczne drogie konstrukcje, gdzie starano się ja odseparować od reszty gramofonu, dziwie się, że poświęca się jej tak mało uwagi. Ponieważ wpływa na funkcjonowanie gramofonu, zwłaszcza gdy znajduje się w pobliżu kolumn głośnikowych. Pokrywa jak nietrudno zauważyć jest największą powierzchnią większości gramofonów, przez co narażona jest na pochłanianie drgań pochodzących z otoczenia oraz kolumn głośnikowych podczas odsłuchu. Cienka plastikowa pokrywa ma podatność akustyczna dzięki dużej powierzchni, z łatwością odbiera wibrację fal dźwiękowych przekazując je na gramofon oraz wkładkę zakłócając odczyt płyty winylowej.

Nakładka antywibracyjna jest po to, by powstające wibrację pokrywy możliwie wytłumić. Konstrukcja prezentowanej nakładki, czyli jej wielkość ,masa , materiał tłumiący jest dobrany optymalnie dla większości rozmiarów pokryw na rynku. Tak, aby najefektywniej tłumić najbardziej szkodliwe częstotliwości drgań.

Działanie nakładki można łatwo sprawdzić pukając lekko w pokrywę palcem.

Bez nakładki większość pokryw będzie zachowywała się jak „bęben” pozostawiając głośny pogłos po uderzeniu.

Natomiast z nakładką dźwięk uderzenia w pokrywę będzie głuchy , krótki oraz wyraźnie wytłumiony. Dzięki czemu wiemy, że jest to działające ulepszenie naszego gramofonu.

Dodatkowo nakładka wyposażona jest w wielofunkcyjną lampkę można wybrać dowolny kolor , jasność oraz tryb świecenia ,sekwencje.

Kolor świecenia lampki można wybrać idealnie np. pod serie Blue Line Pioneer

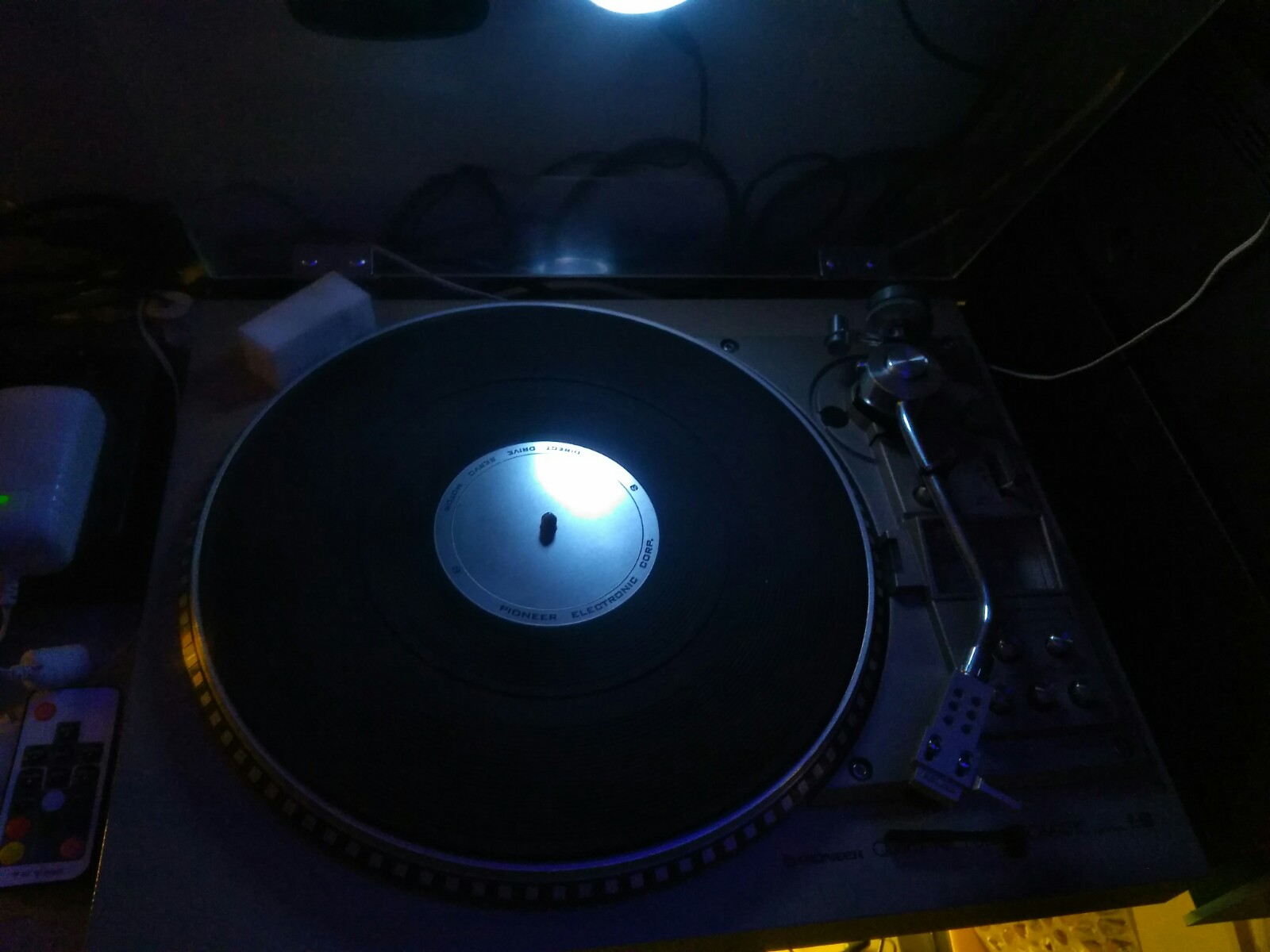

Nakładka z lampką jest również produktem ozdobnym, jak i praktycznym, przydatna, gdy używamy gramofonu w ciemniejszym pomieszczeniu. Czasami nastrojowe oświetlenie salonu nie wystarcza, żeby dobrze umieścić igłę na płycie winylowej…

Całość mocowana do pokrywy za pomącą slip maty wielokrotnego użytku ,która nie zostawia śladów na pokrywie.

Rozkład masy urządzenia zaprojektowany, tak by nie zakłócać funkcjonowania pokrywy.

Nakładka niweluje również efekt niedomykającej się pokrywy występujące np. w niektórych gramofonach Dual gdzie pokrywa jest za lekka w stosunku do użytych sprężyn zawiasów.

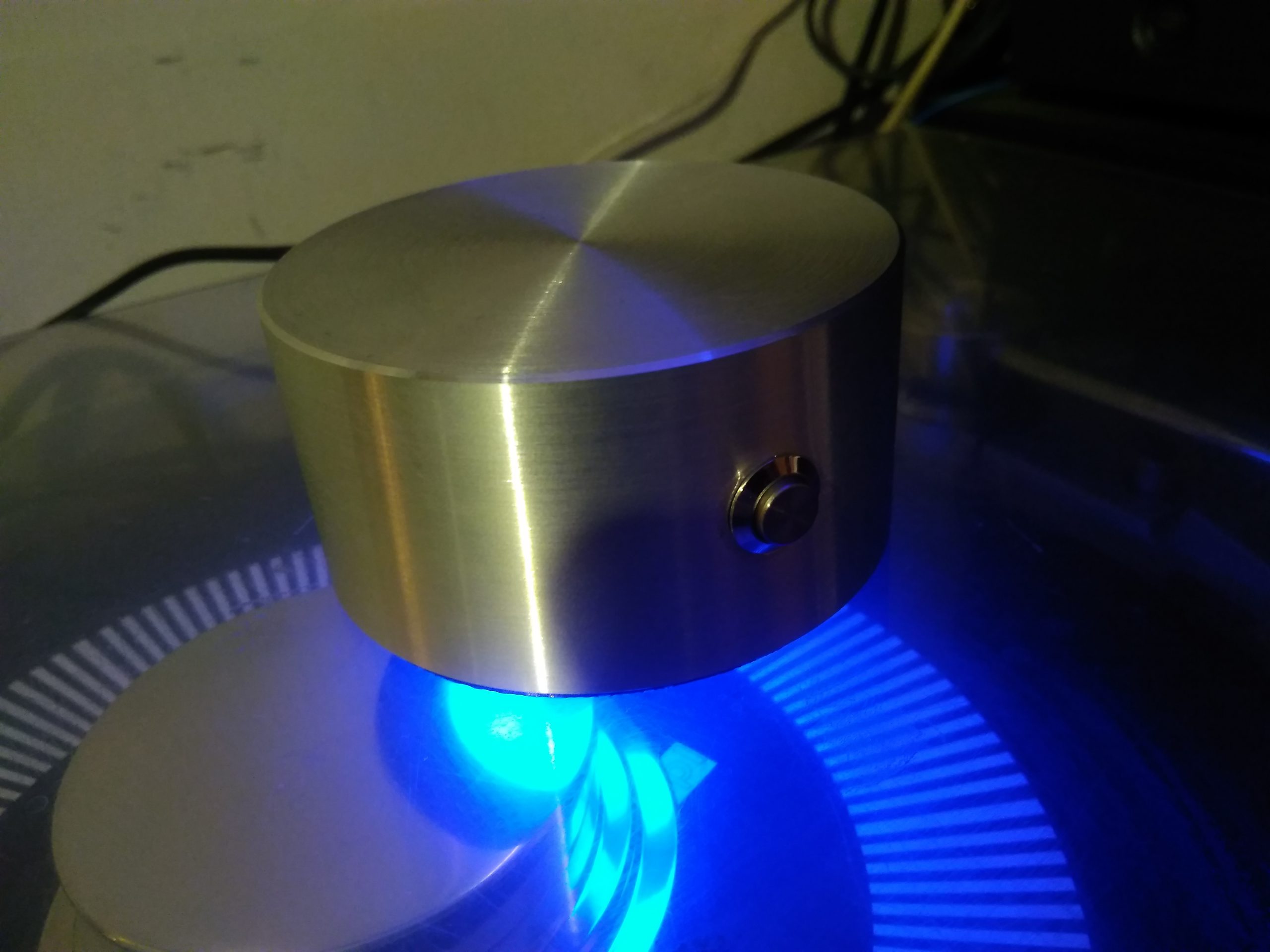

Całość jest wykonana z porządnych materiałów: polerowanego aluminium, warstwa tłumiąca wysokiej jakości ,specjalny sterownik RGB ,kwarcowy układ stroboskopu oraz autorski projekt panelu święcącego LED zaprojektowany i wykonany specjalnie dla tego urządzenia . Równomiernie rozprowadza światło tak, żeby nie raziło, kieruje promienie na boki, żeby oświetlić jak największą cześć gramofonu.

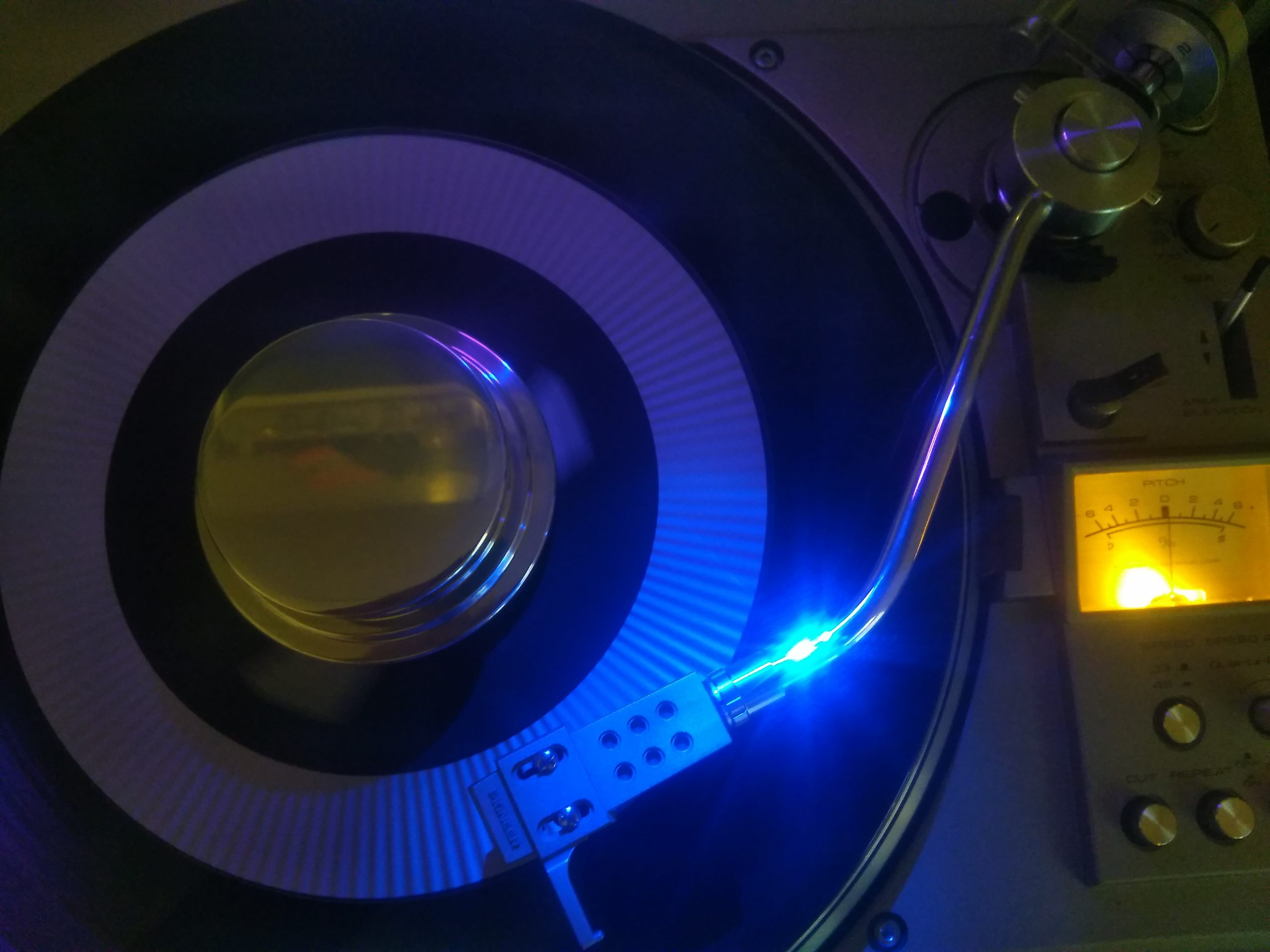

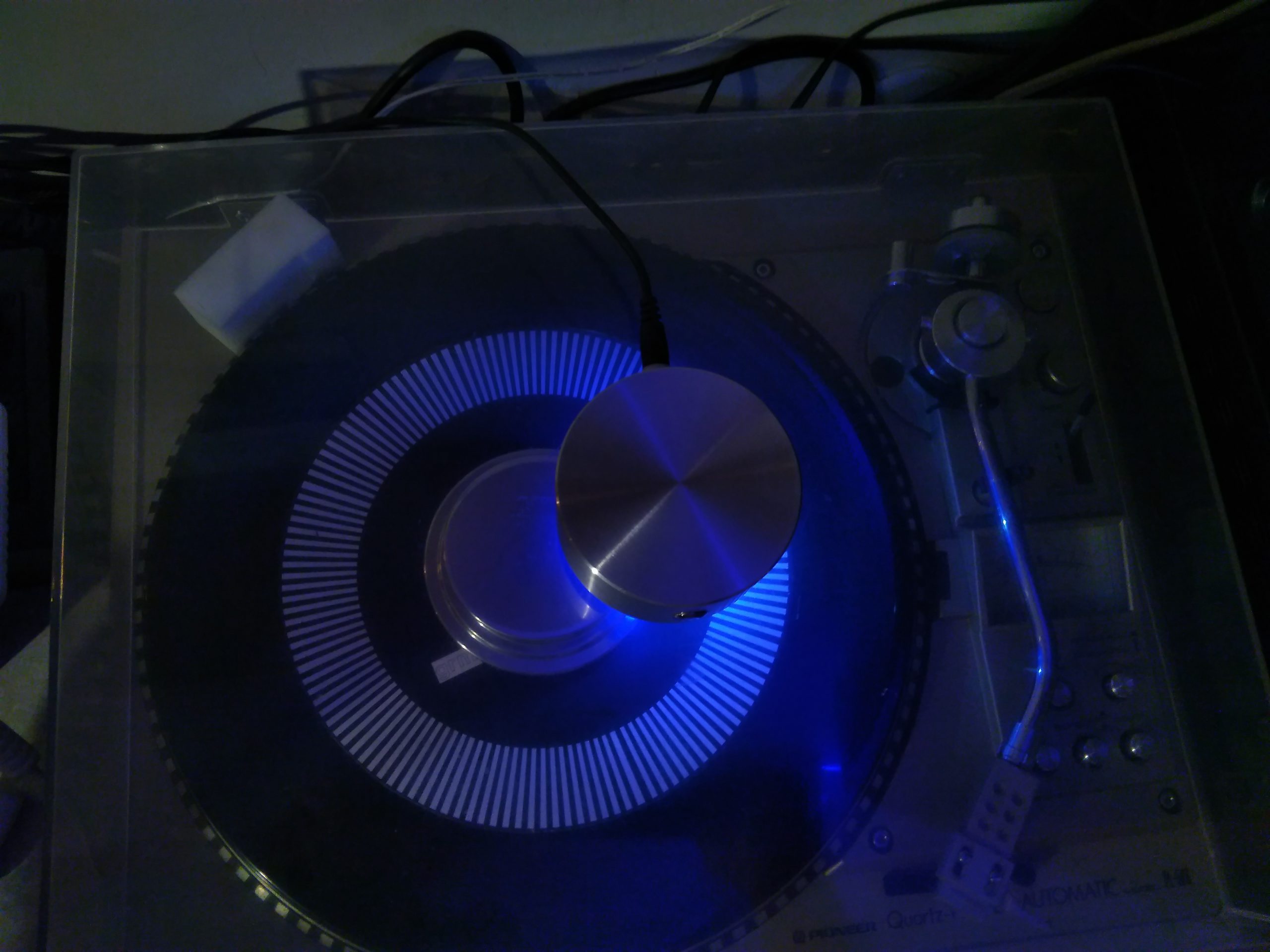

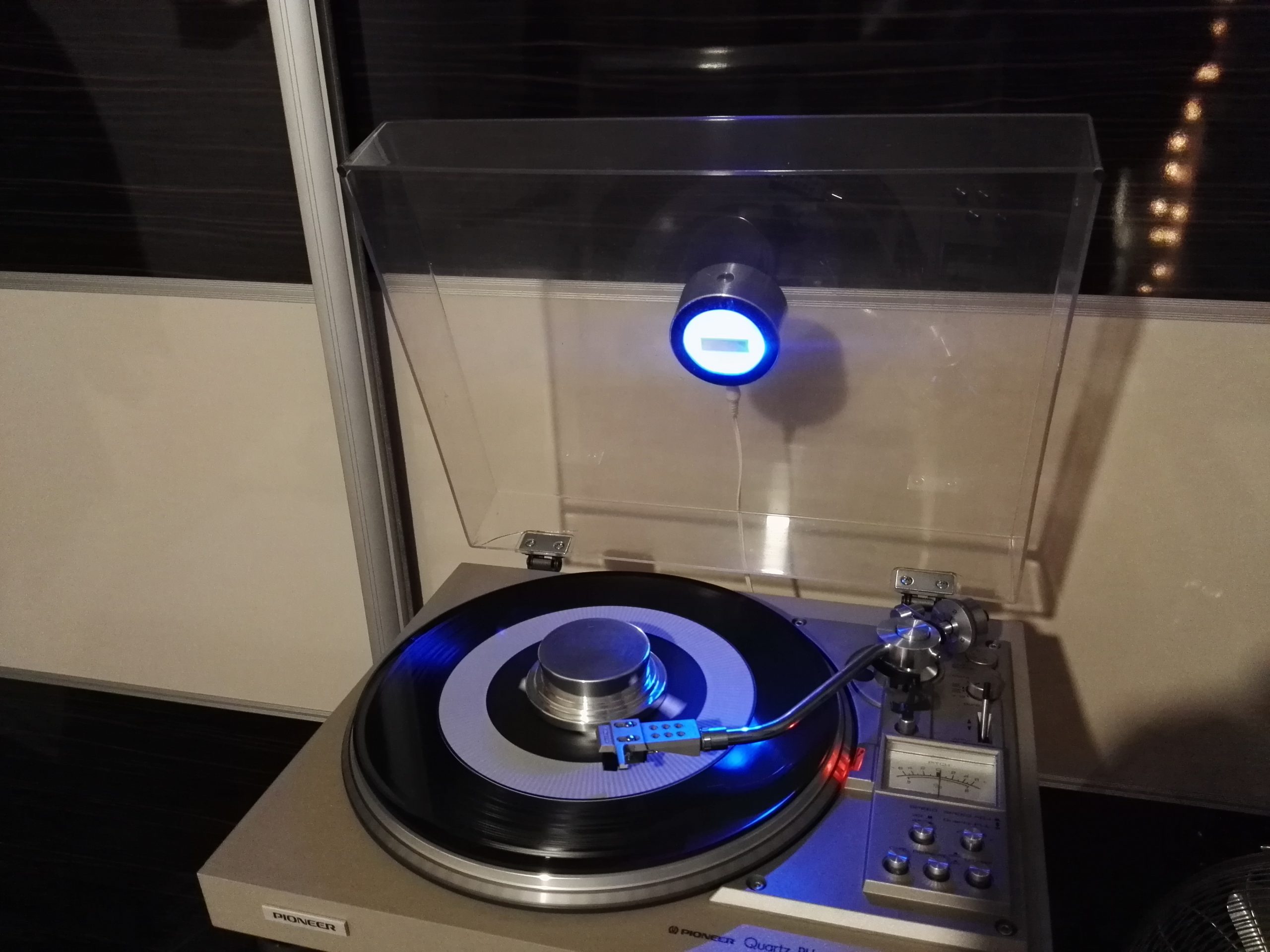

Nakładka wyposażona jest we wbudowany stroboskop ,dzięki któremu za pomocą tarczy nakładanej na talerz gramofonu skontrolujemy obroty płyty winylowej .

Światło stroboskopu kontrolowane jest przez osobny układ sterowany kwarcem.

Jest to z pewnością przydatne i przemyślane ulepszenie każdego winylowego toru audio. Istnieje również możliwość używania tłumika jako wygodnej rączki do podnoszenia pokrywy.

Produkt z dziedziny sprzętów audio dla domu.

W gramofonie analogowym Nośnikiem informacji jest obracająca się płyta winylowa (typowo z prędkościami 78,45 lub 33⅓, czasem 16⅔ obrotów na minutę) z wyżłobionym spiralnym rowkiem, w którym prowadzona jest igła. Drgania igły przetwarzane są we wkładce na sygnał elektryczny. Urządzenia audio w szczególności odtwarzacz płyt winylowych( gramofon) jest czuły na wszelkiego rodzaju wibracje, które mogą zakłócać jego prace ,a tym samym powodować pogorszenie odtwarzanego dźwięku.

Pokrywa jak nietrudno zauważyć jest największą powierzchnią większości gramofonów ,przez co narażona jest na pochłanianie drgań ciśnienia akustycznego pochodzących z otoczenia, oraz kolumn głośnikowych podczas odsłuchu .

Cienka, plastikowa i zazwyczaj przeźroczysta pokrywa ma wysoką podatność akustyczną dzięki dużej powierzchni i niskiej masie, z łatwością odbiera wibrację fal dźwiękowych przekazując je na gramofon oraz wkładkę zakłócając wrażliwy odczyt płyty winylowej.

Nakładka antywibracyjna jest po to, by powstające wibrację pokrywy tłumić.

Zmniejsza ciśnienie akustyczne wewnątrz pokrywy.

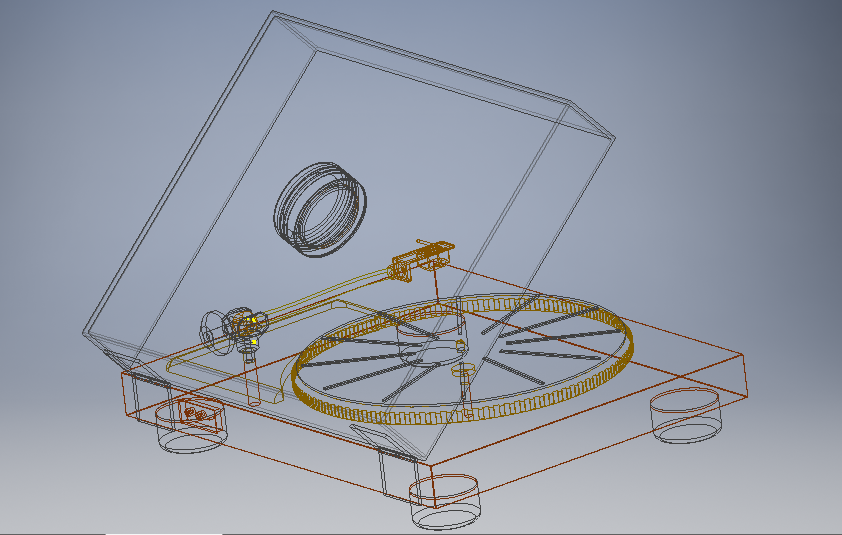

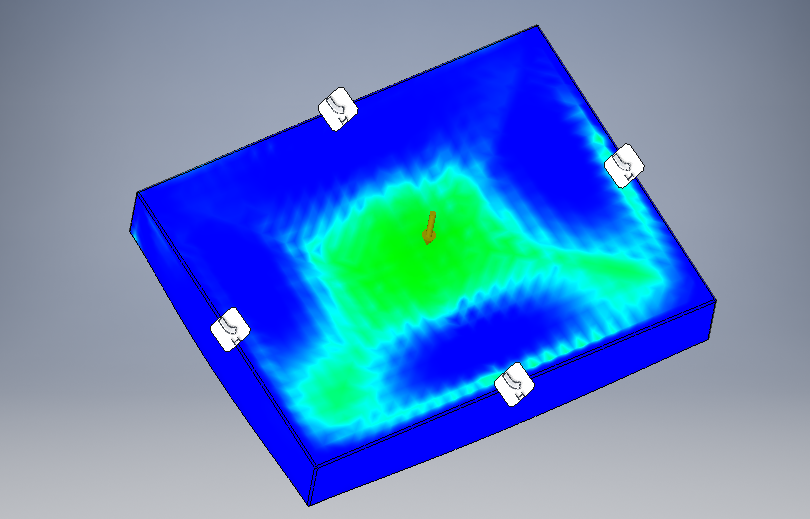

Zasada działania polega na tłumieniu drgań pokrywy dzięki masie nakładki, która dociąża pokrywę i zmniejsza jej podatność na wibracje.

Nakładka jest umocowana na pokrywie za pomącą lepkiej silikonowej podkładki, która ma na celu wspomagać pochłanianie wibracji pokrywy.

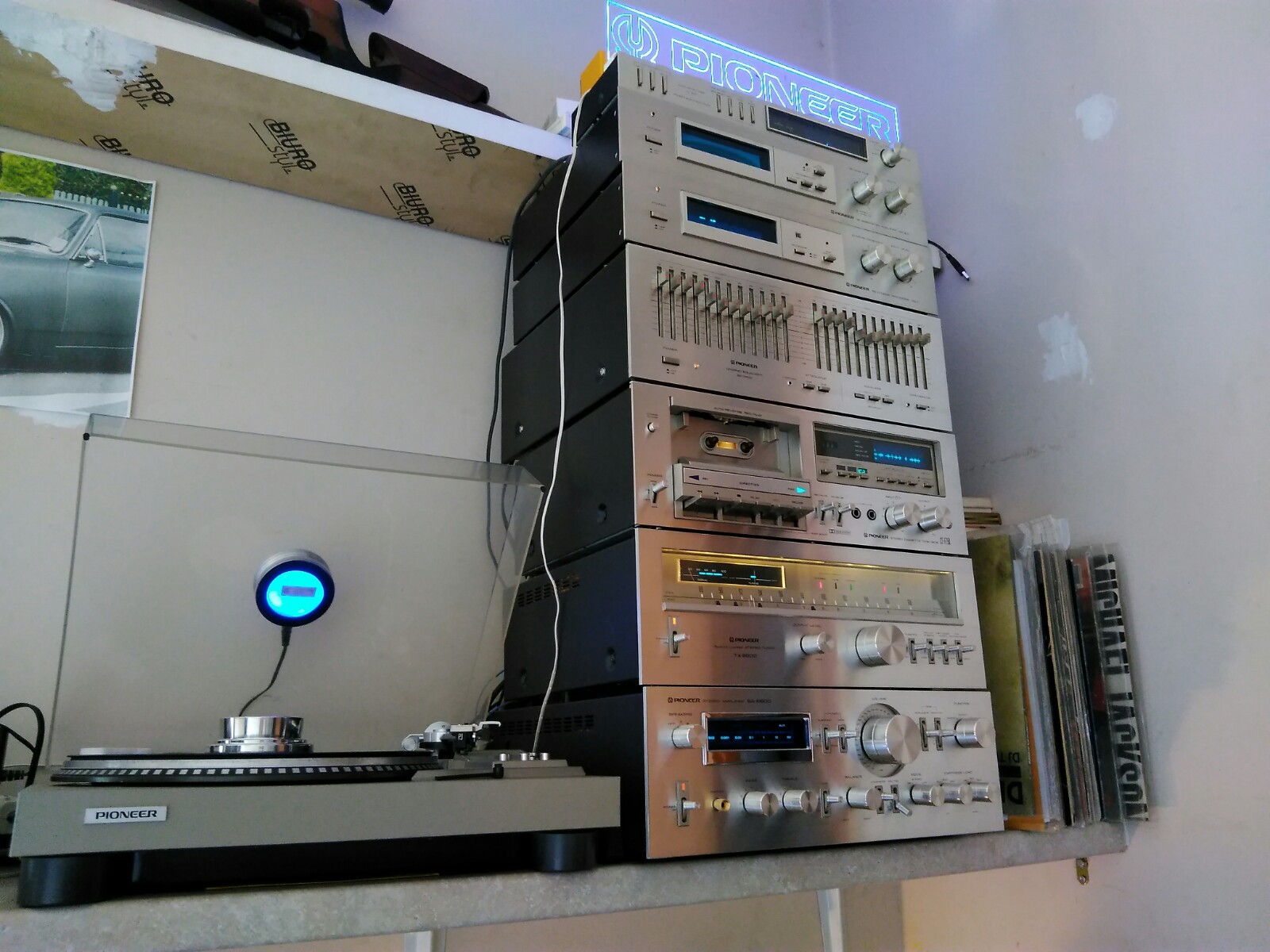

Podkładka z maty silikonowej ma na celu również utrzymywanie nakładki na miejscu, nawet gdy pokrywa jest otwarta.

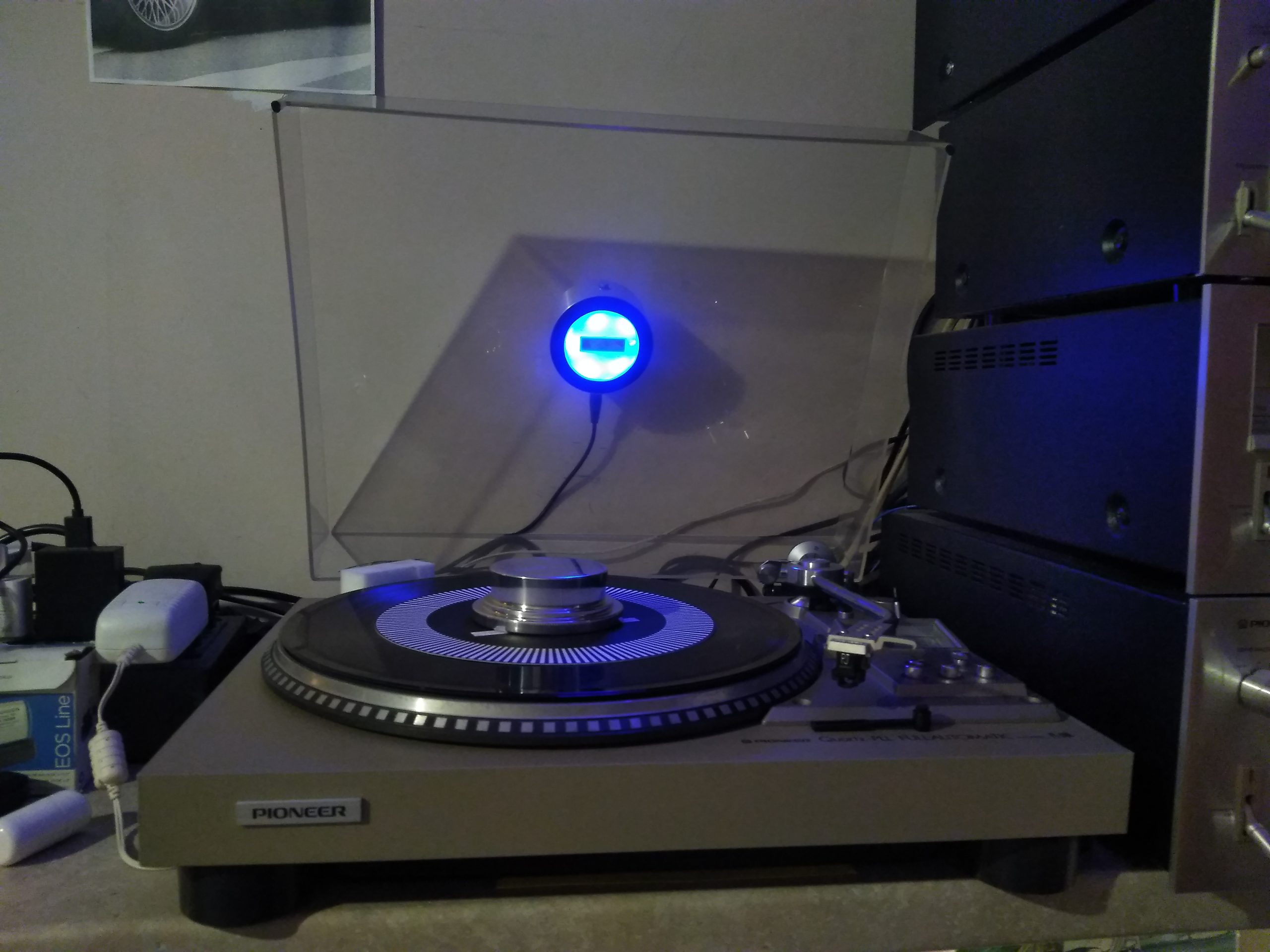

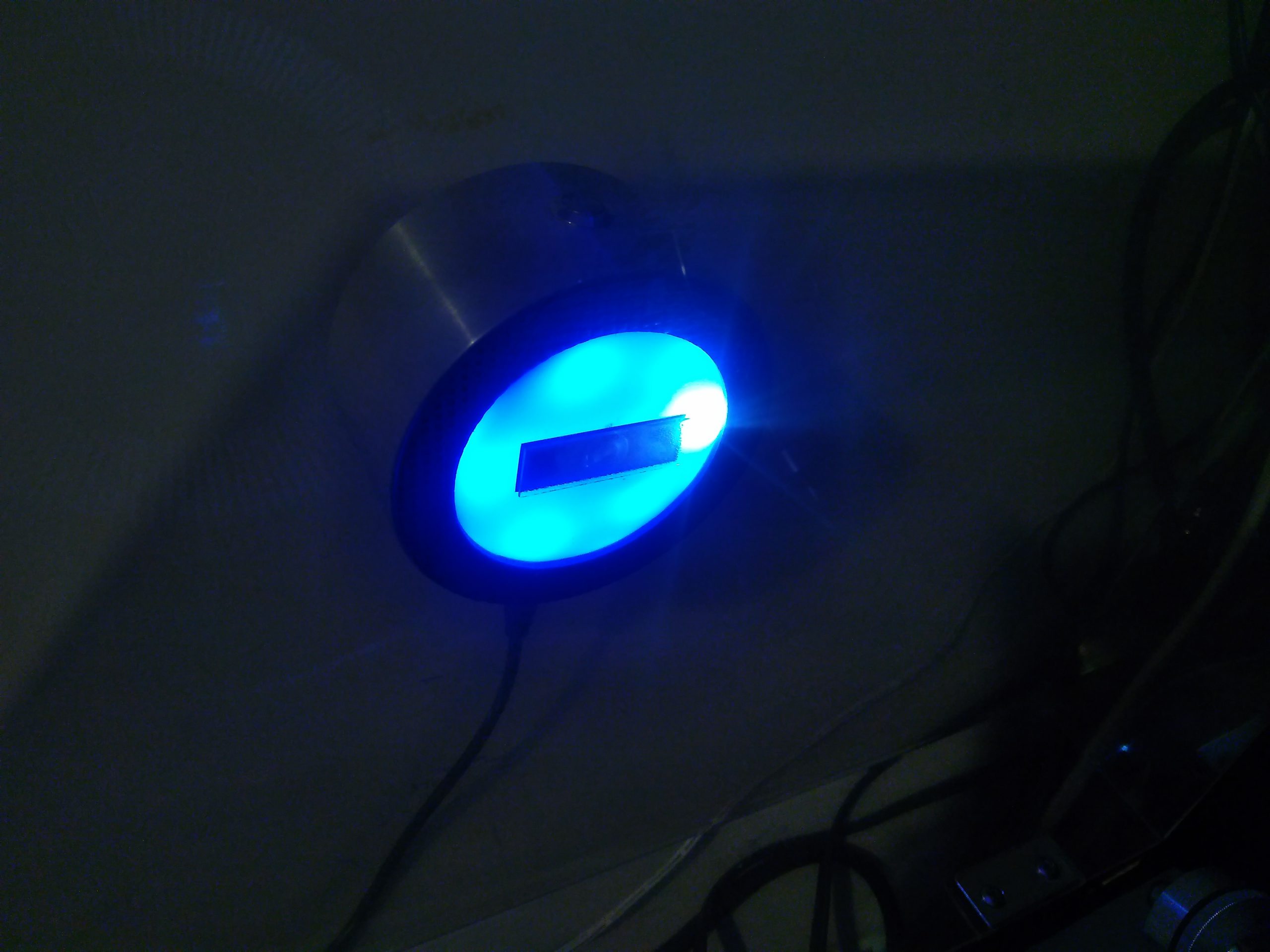

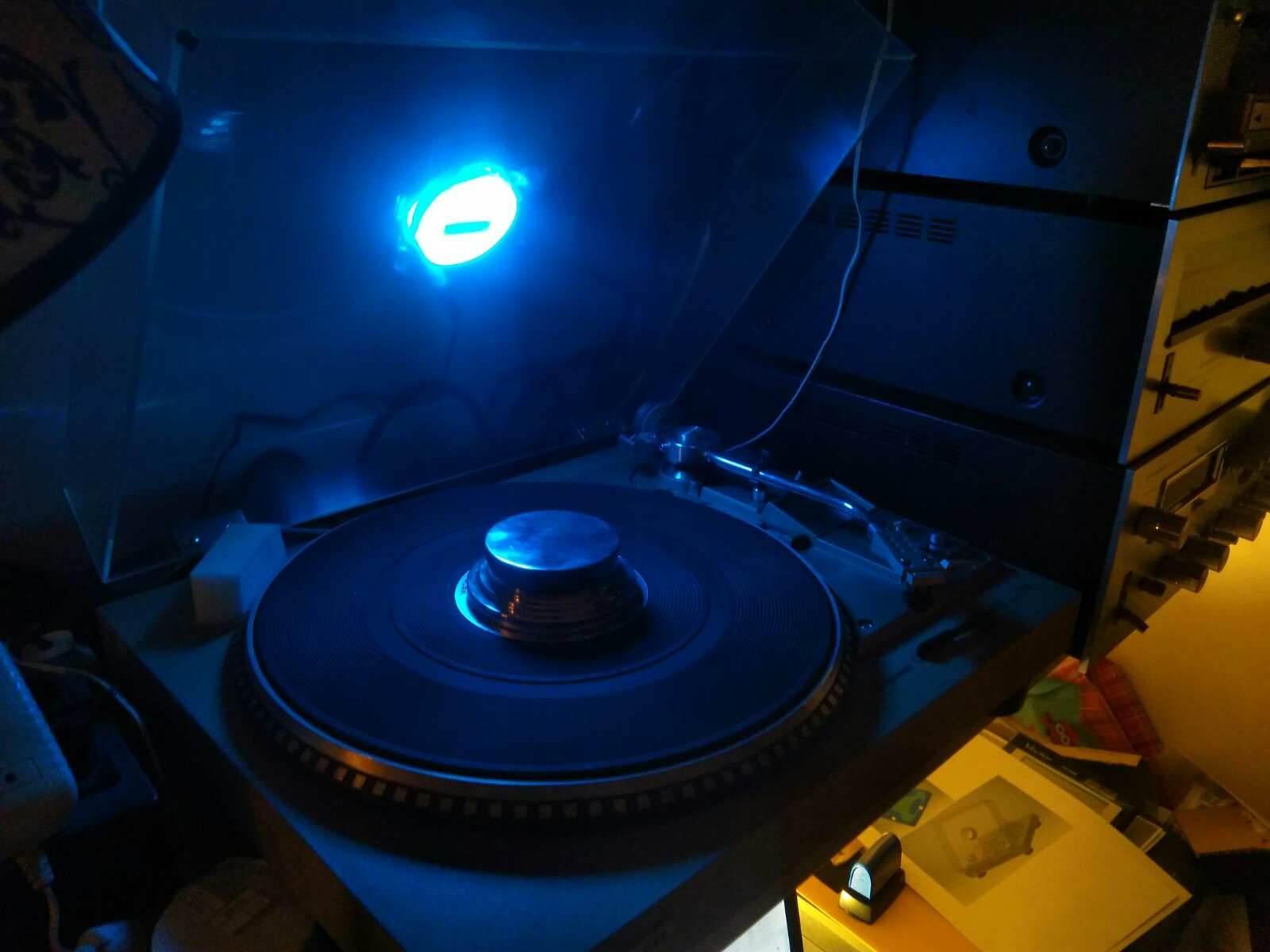

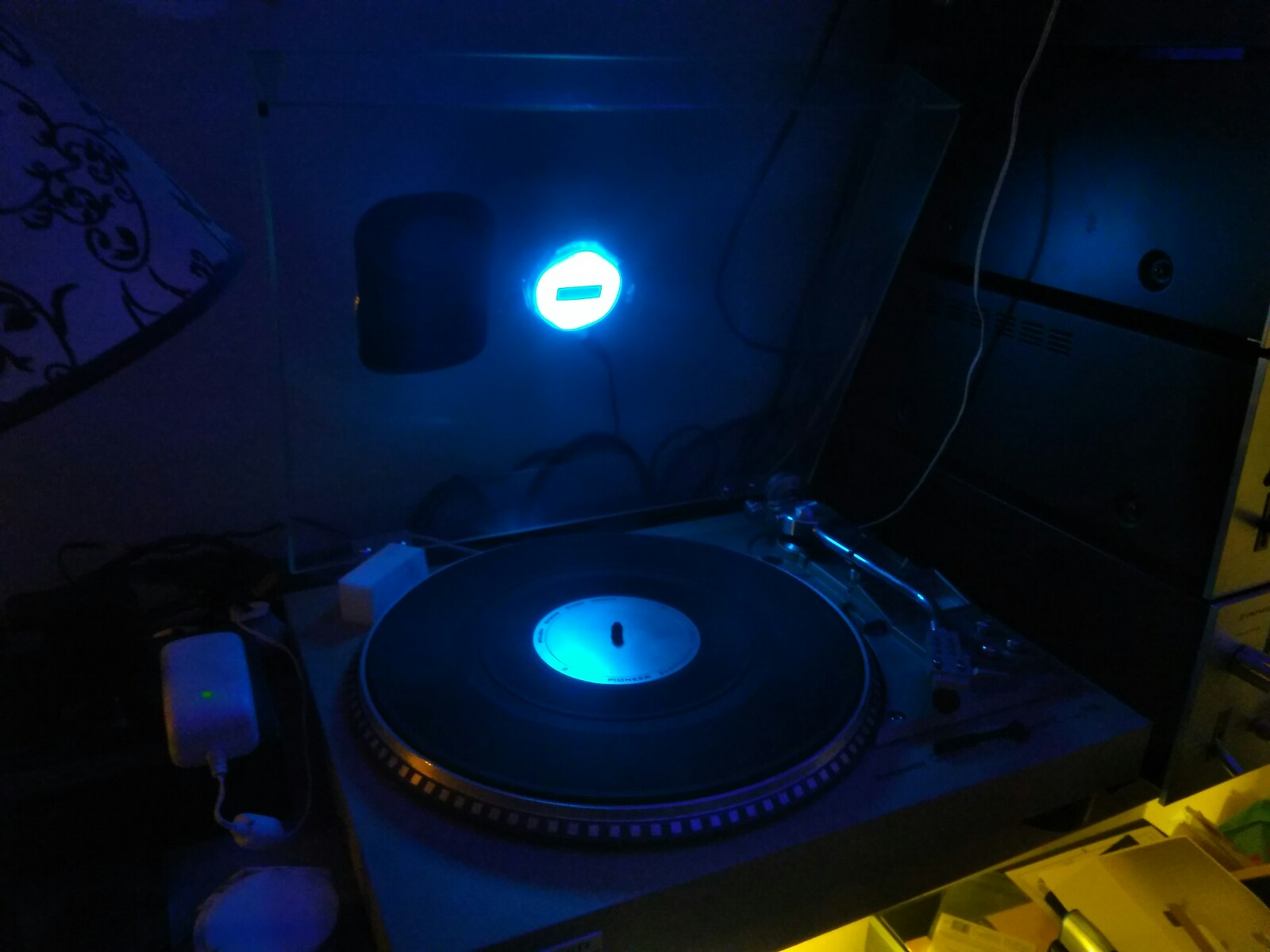

Nakładka jest dodatkowo wyposażona w budowaną lampkę LED RGB sterowaną pilotem, która oświetla od spodu przez przezroczystą pokrywę gramofon, jest to funkcja ozdobna, a zarazem przydatna przy użytkowaniu gramofonu w ciemnym pomieszczeniu.

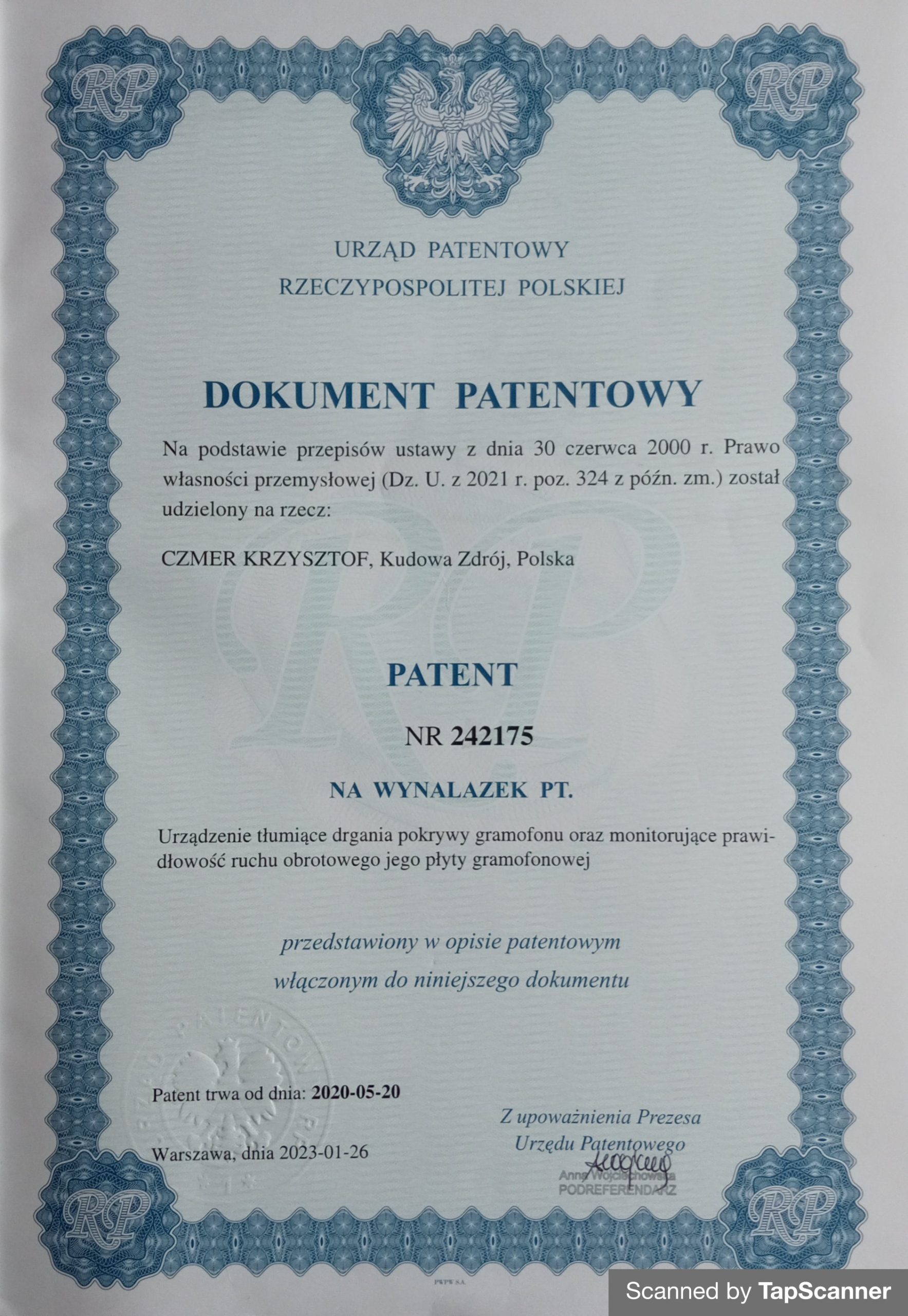

Pokrywa gramofonu zawsze była traktowana po macoszemu przez producentów gramofonów jakby zapominano o jej wpływie na dźwięk, niektóre modele są jej po prostu pozbawione, dzięki czemu są narażone na kurz i odbija się to na codziennym użytkowaniu, osobiście zajmuję się gramofonami od lat i nie spotkałem się z podobnym ulepszeniem ,spotkałem się jedynie z próbami odseparowania pokrywy od reszty gramofonu przez montaż zawiasów na gumowych poduszkach itp. Mój wynalazek ma na celu dać przeciętnemu użytkownikowi możliwość łatwego ulepszenia swojego gramofonu bez ingerencji w konstrukcje urządzenia.

Nakładka wyposażona jest we wbudowany stroboskop ,dzięki któremu za pomocą tarczy nakładanej na talerz gramofonu skontrolujemy prawidłowość obrotów. Światło stroboskopu kontrolowane jest przez osobny układ kontrolowany kwarcem.

Należy pamiętać, że większość najbardziej popularnych na rynku gramofonów jest napędzana paskiem i niema możliwości kontroli prędkości odtwarzania płyty.

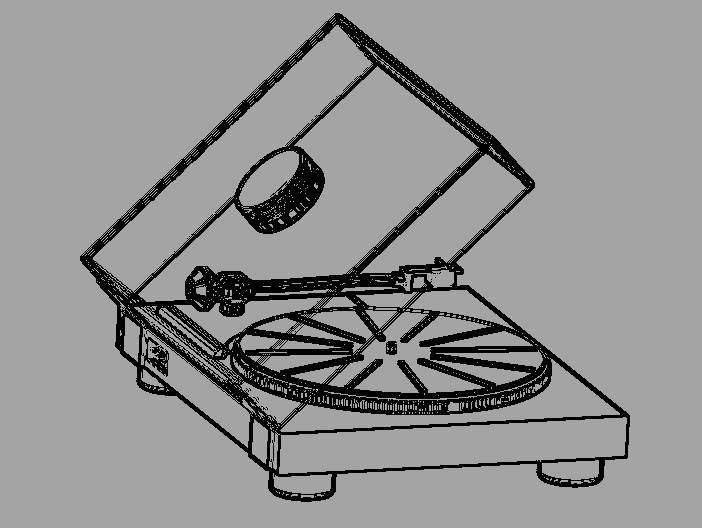

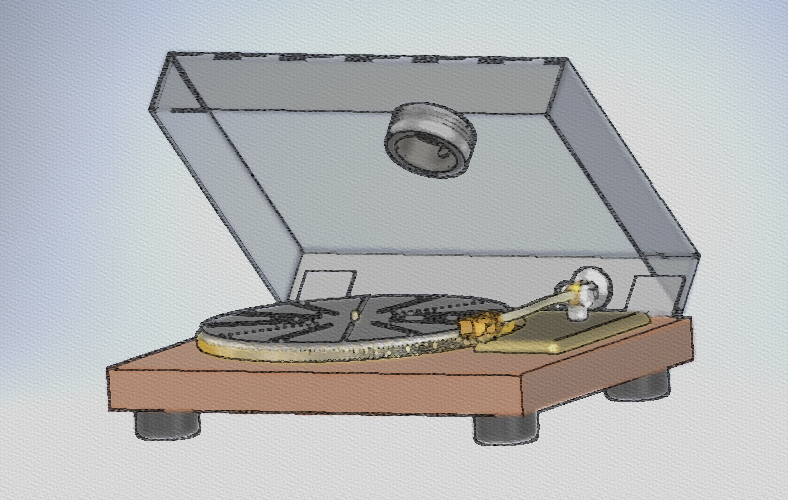

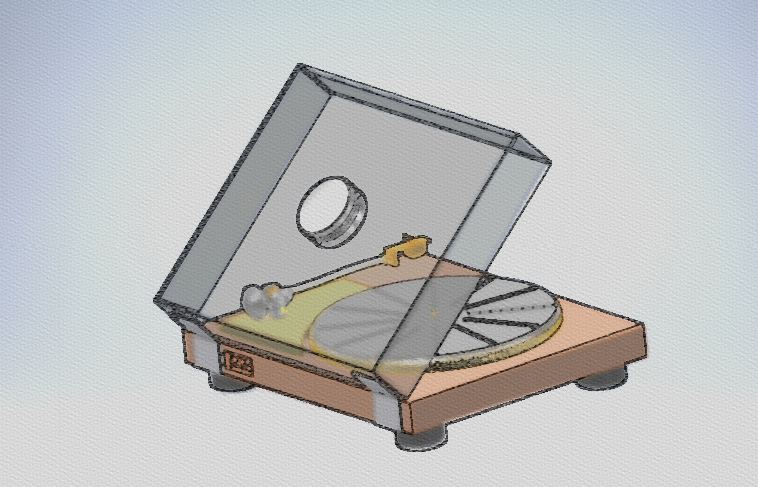

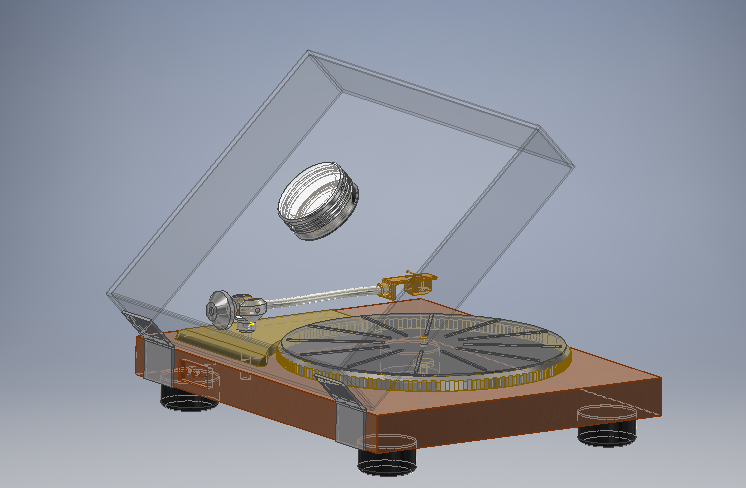

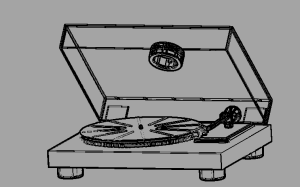

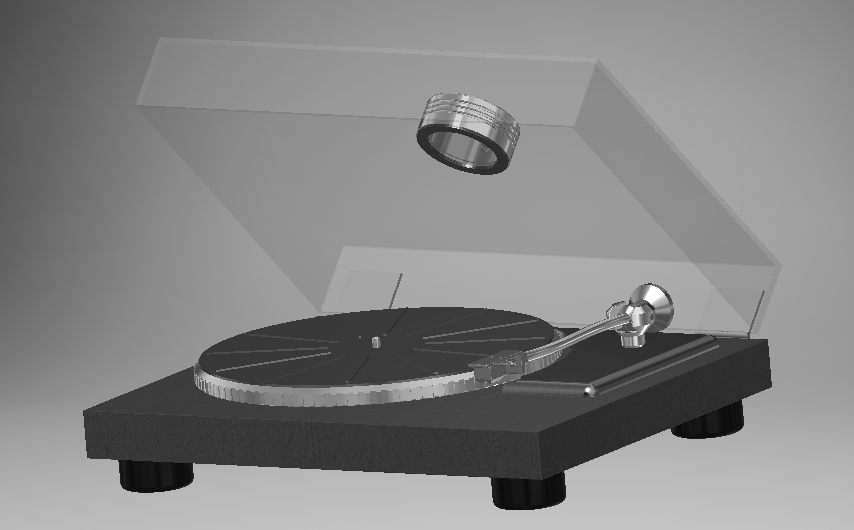

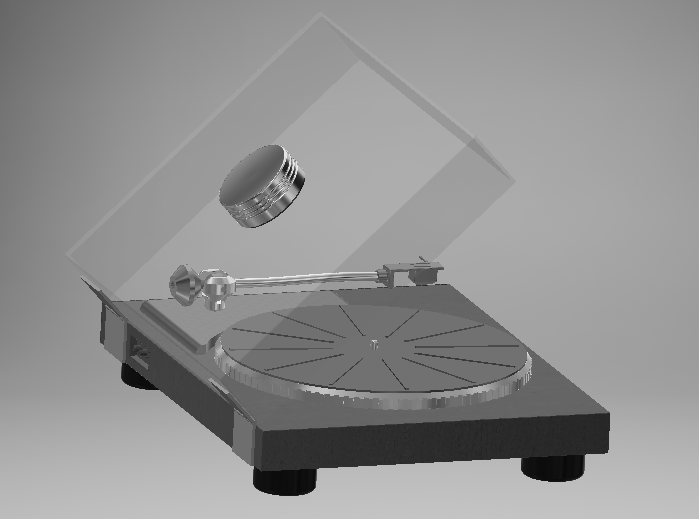

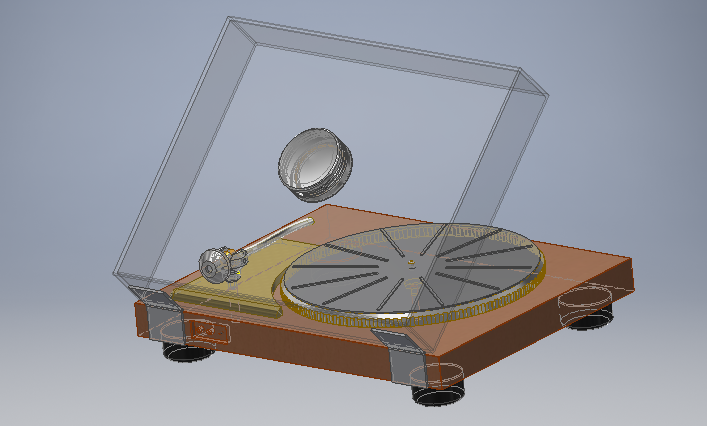

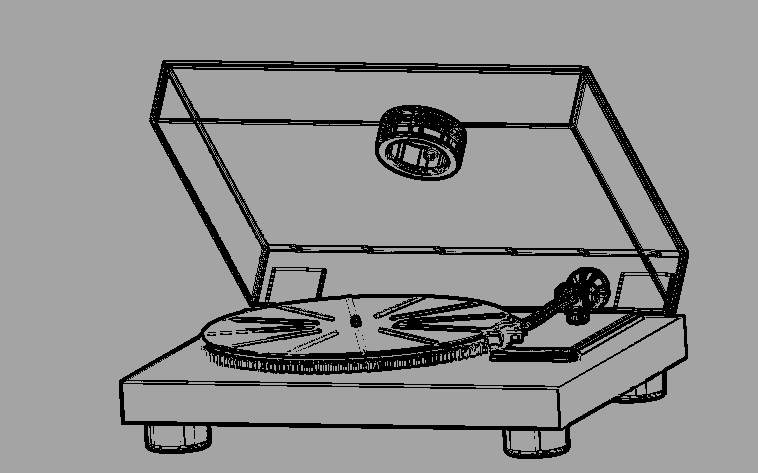

Urządzenie zaleca się umieścić na środku pokrywy.

Pokrywa przed nałożeniem nakładki powinna być czysta.

Siła mocowania nakładki na pokrywie zależy od stanu pokrywy.

Przed zamocowaniem nakładki należy przetrzeć nakładkę wilgotną gąbką.

Urządzenie umieszczamy na pokrywie i lekko dociskamy, po całkowitym wyschnięciu podkładki przylepnej uzyskujemy pełną siłę mocowania nakładki na pokrywie.

Zaleca się pozostawienie nakładki na parę godzin przy zamkniętej pokrywie w celu uzyskania maksymalnej przyczepności.

W razie, gdyby nakładka spadała, gdy pokrywa jest otwarta sprawdzić stan pokrywy, oraz powtórzyć czynność mocowania.

Góra nakładki jest wrażliwa na zarysowania.

Aby skontrolować obroty talerza, należy uruchomić stroboskop za pomocą przycisku na nakładce  oraz umieścić matę stroboskopową dla wybranej prędkości (33/45) na talerzu. Po uruchomieniu gramofonu odpowiednie paski na macie stroboskopowej powinny stać nieruchomo. Po kontroli należy wyłączyć stroboskop.

UWAGA: Nakładka przy dłuższym otwarciu pokrywy może spaść. Nie odpowiadamy za ewentualne uszkodzenia.

W praktyce Nakładka po miesiącu na pokrywie jest scalona na tyle mocno, że nie powinno być przypadków odklejania, każde rozwiązanie ma swoje wady i zalety.

Kabel zasilający nie może być naciągnięty, żeby nie powodować odklejania nakładki od pokrywy gramofonu.
